Neuer Druckfußbecher für PCB Tongtai Bohrmaschine Aluminiummaterialien

Neuer Druckfußbecher für PCB Tongtai Bohrmaschine Aluminiummaterialien

Spezifikationen:

Der Druckfußbecher ist ein unverzichtbares Gerät, um eine effiziente Vakuumaufnahme des Druckfußes und qualitativ hochwertige Bohrungen zu erreichen, und spielt auch eine Schlüsselrolle bei der Bohrqualität.

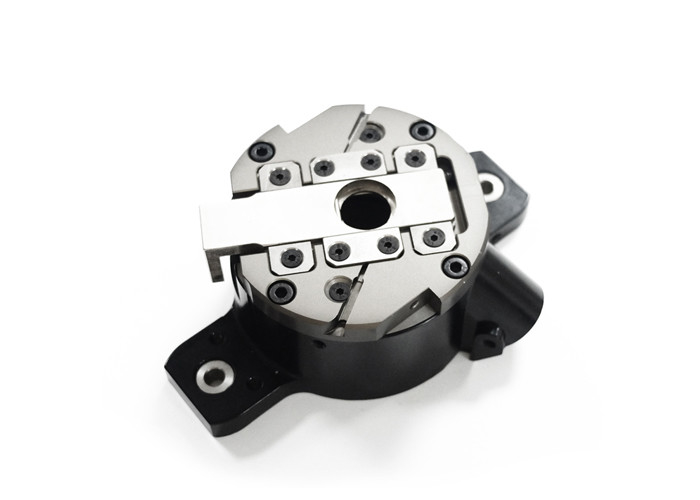

Bild 1

Druckfußanlage:

Bei der korrekten Auswahl der Abdeckplatte und der Stützplatte ist die Druckfußanlage, bestehend aus dem synchronen Zylinder,Die Splittersaugdecke und der Druckfuß sind ein wichtiger Faktor für die Qualität des Bohrens.In der Vergangenheit, wenn Löcher mit einem Durchmesser von 0,5 mm oder mehr gebohrt wurden, unter der Bedingung, daß der CPK (Process Capability Index) ≥ 1 ist.33 auf der Rückseite des Bodens und Raubwände der Löcher ≤ 25.4 μm verwendet wurden, eine feste Splittersaugabdeckung und ein einlöchiges Druckfuß wurden üblicherweise verwendet.Da der Bohrlochdurchmesser von Leiterplatten allmählich reduziert wird (derzeit hauptsächlich bei φ0 konzentriert).3 mm, der größte Teil von φ0,1 ~ 0,2 mm),Die Präzision der Druckfußmontage der traditionellen Splittersaugkappe und der Einloch-Druckfußkonfiguration bei der Bohrgenauigkeit und Bohrqualität sind etwas unzureichend.Der innere Durchmesser von φ8,5 mm ist für das Bohren großer Löcher und der innere Durchmesser von φ2 verantwortlich.5mm ist für das Bohren kleiner Löcher verantwortlichDer offene Bereich zwischen dem inneren Durchmesser des Druckfußes und dem Bohrer ist offensichtlicher als bei einem einzelnen Druckfuß.Der am häufigsten auf dem Markt erhältliche FußschalterEs ist hauptsächlich in zwei Konzepte unterteilt, von denen das Konzept der Integration der großen und kleinen Druckfüße der deutschen Firma Schmoll ist.Die großen und kleinen Druckfüße dieser Struktur sind auf der gleichen flachen Gleitplatte, wie in Abbildung 2 dargestellt. Der Luftsylinder ist direkt an den Schiebeplattenantrieb angeschlossen oder das Stahldrahtseil wird zum Antrieb des Luftsylinders verwendet.Der Vorteil besteht darin, daß die Struktur relativ einfach istDer Nachteil besteht darin, dass der Druckfuß in der Position des kleinen Lochs ist,und nur drei Viertel des Druckfüßels um den Bohrer herum passt das Werkstück festEin Viertel des Druckfußes muss einen Kanal für den Druckfußgrößen-Lochschalter verlassen und kann sich nur auf den weiter positionierbaren Druckfuß verlassen, um das Werkstücksystem zu drücken.Ein weiteres Konzept ist das Konzept von großen und kleinen Löchern, die von Hitachi getrennt werden.Die großen und kleinen Druckfüße dieser Struktur sind in einem bogenförmigen Druckfüßelsitz befestigt, so daß die Druckfüße zwischen großen und kleinen Löchern wechseln können.Der Vorteil ist, dass der Druck Fuß ist in der kleinen Loch Position, und die Peripherie der Bohrstelle kann fest befestigt werden; der Nachteil besteht darin, dass die Struktur kompliziert ist, die bogenförmige Paarfläche schwer zu bearbeiten ist,und während des Gebrauchs nur schwer zu pflegenDie Abbildung zeigt die Wirkung der Größe des Druckfußes und des negativen Vakuumdrucks auf die Aluminiumfolie während des Bohrvorgangs.Aus der Abbildung ist deutlich zu erkennen, daß der zu große Druckfuß während des Bohrens durch den Einfluß des negativen Vakuumdrucks gleichmäßig ist.Die Aluminiumfolie wird aufgesogen, wodurch Vorsprünge entstehen und es ist leicht, große Abweichungen beim Bohren zu verursachen.Der Einsatz unabhängiger kleiner Druckerfüße kann die Adsorption der Aluminiumfolie durch den Vakuumdruck aufgrund der konzentrierten Verteilung des Druckbereichs reduzieren, und die Bohrgenauigkeit zu verbessern. Die Ergebnisse der CFD-Analyse von COMSOL sind in Abbildung 4 dargestellt.Die Strömungsleitungen in der Staubabsaugkappe sind hauptsächlich an den Außendurchmesser der Spirale anknüpfbarDie vertikale Position des Ausgangs sollte so nah wie möglich an der Unterseite der Saughaube liegen.der für den Durchfluss der "Waschkappe" günstiger ist, und um gleichzeitig zu vermeiden, daß die Einströmung der Lücke im äußeren Ring der Spindel beeinträchtigt und durch die vertikal bewegliche Spindel blockiert wird.Mit dem geringstmöglichen Abstand zwischen der Staubsaughaube und der Hauptwelle, die Tangente der Mittellinie des Ausgangs und der Außendurchmesser der Staubspirale und das möglichst leichte Gewicht,Die Staubsaugkappe kann effizient gedruckt werden, wobei vorsichtig elektrostatische Störungen verhindert werden.

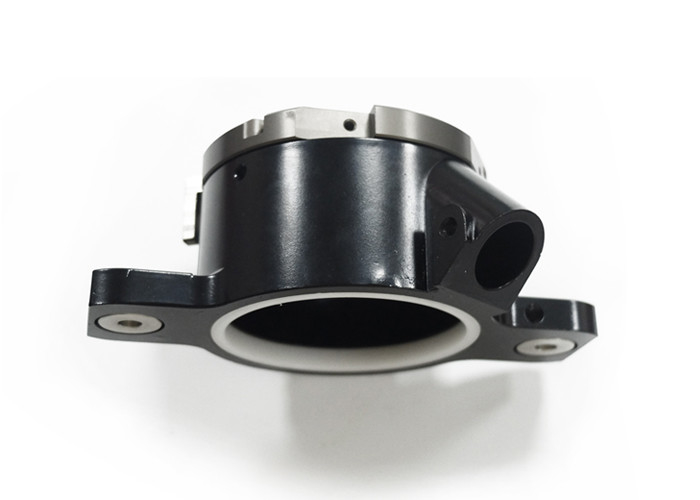

Bild 2

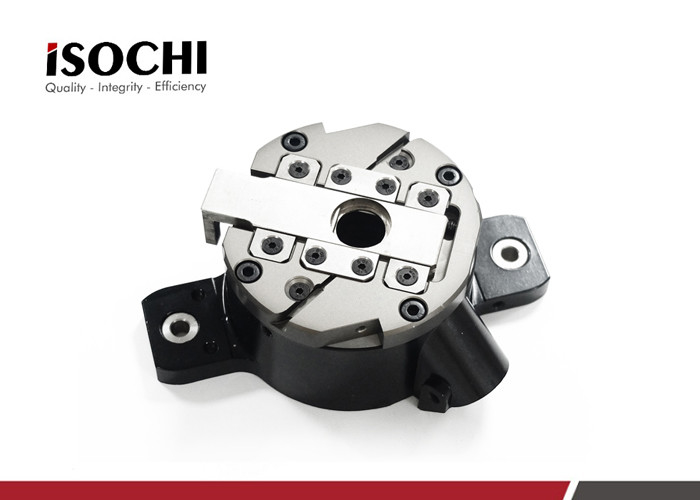

Bild 3

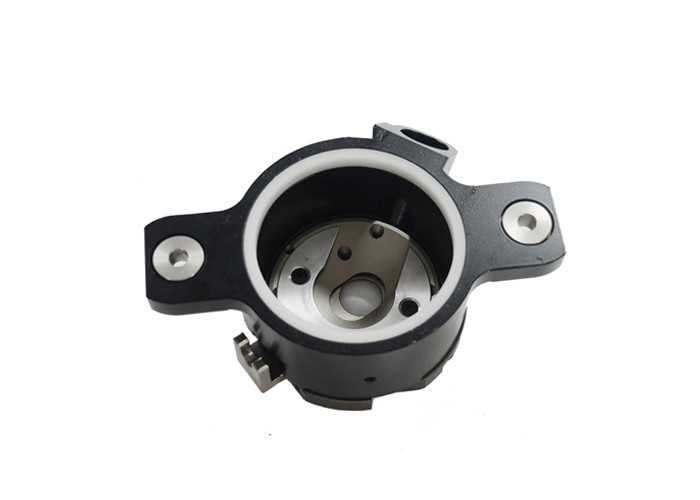

Bild 4

PCB-Drehmaschine mit numerischer Steuerung als wichtige Ausrüstung für die Verarbeitung von Leiterplatten hat ihre Verarbeitungsqualität einen großen Einfluß auf die Leistung elektronischer Produkte.

Die kombinierte Struktur der Splitterhülle und des Druckfußes ist einer der wichtigsten Faktoren, die die Qualität der Bohrbearbeitung beeinflussen.Ausgezeichnete Konstruktion und Kombination der kombinierten Struktur von Saughaube und Druckfuß

Ein vernünftiger Druck, Fußdruck und Vakuumabsaugung sind die Schlüssel zur Sicherstellung eines hochwertigen Bohrens von Leiterplatten.die Konstruktion der möglichst geringen Lücke zwischen der Splitterabsaughaube und der Spindel, die Tangente der Ausgangszentrumvektorlinie und der Außendurchmesser der Staubspirale und die möglichst leichte Masse,Kombination mit Industriegummi mit ausgezeichneter Vibrationsabsorptionsleistung, der Druckfußdruck auf ca. 100 N und der Vakuum-Vakuum-Negativdruck auf ca. 10 kPa eingestellt, wodurch eine effiziente Staubentnahme und ein hochwertiges Bohren der Staubdecke erreicht werden können.

Auswahl der Rohstoffe:

Aluminium

(1) Leichtes Gewicht, gute Steifigkeit und hohe Festigkeit

(2) Gute Feuerbeständigkeit

(3) Einfach zu recyceln, umweltfreundlich.

Abgegrenzter kundenspezifischer Serviceprozess:

Bereitstellung von Zeichnungen/Proben und Menge - Angebot - Vertrag - Produktion - Oberflächenbehandlung - Präzisionsmessung - Verpackung des fertigen Produkts - Inspektion vor dem Versand - Versand

Warum wir?

1Die Rohstoffe unserer Produkte sind von guter Qualität und unsere Produkte haben gute physikalische und chemische Eigenschaften, Verschleißbeständigkeit und lange Lebensdauer

2Wir haben professionelle technische Designer, die sich seit mehr als 10 Jahren mit CNC-Drehmaschinen beschäftigen.

3. Ständig nach der Perfektion der Qualität streben, die Oberflächenbehandlung des Produkts ist sorgfältig, keine Burr, und strikt kontrollieren jedes Detail.

4Strenge Vertraulichkeit, professioneller Service, vernünftiger Preis, ausgezeichnete Qualität, exquisite Verarbeitung, pünktliche Lieferung.
