Hochleistungsdruckfußmontage für PCB Tenma-Bohrmaschine

Hochleistungsdruckfußmontage für PCB Tenma-Bohrmaschinen

Spezifikationen:

Grundlegende Informationen:

Beschreibung:

Druckfußbecher ist der unersetzliche Teil auf der PCB-Formmaschine. Es wird auf pneumatische Stange platziert, um mit der Bürste zu verbinden
Diese neue Art von Druckfuß besteht aus einem
Die Ausrüstung für die Bohrmaschine.

Druckfußanlage:

In der Vergangenheit wurden bei Bohrungen mit einem Durchmesser von 0,5 mm oder mehr, unter der Bedingung, dass der CPK (Process Capability Index) auf der Rückseite des Bodens ≥ 1,33 und die Rohheit der Bohrwände ≤ 25 ist, Bohrungen durchgeführt.4 μm verwendet wurdenDa der Bohrlochdurchmesser von Leiterplatten allmählich verringert wird (derzeit hauptsächlich auf φ0,3 mm konzentriert), ist es nicht möglich, die Schnittstellen zu verringern.die meisten von φ0.1 ~ 0,2 mm),Die Präzision der Druckfußmontage der traditionellen Splittersaugkappe und der Einloch-Druckfußkonfiguration bei der Bohrgenauigkeit und Bohrqualität sind etwas unzureichend.Der innere Durchmesser von φ8,5 mm ist für das Bohren großer Löcher und der innere Durchmesser von φ2 verantwortlich.5mm ist für das Bohren kleiner Löcher verantwortlich.

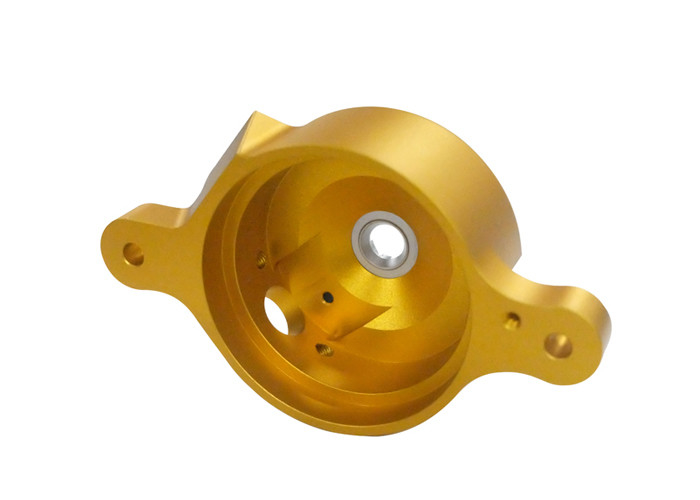

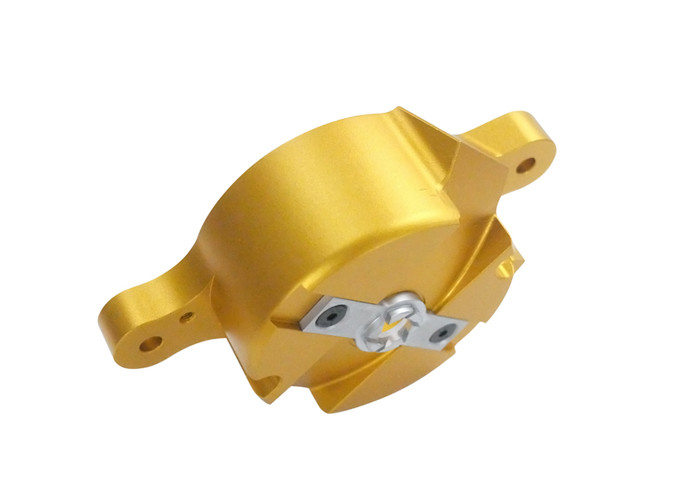

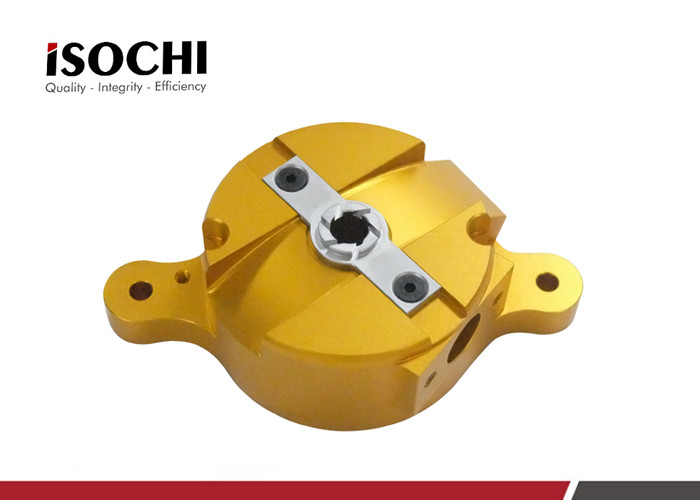

Produktschau:

Form und Material des Druckfußes:

Die Hauptfunktion des Druckfußes besteht darin, das Werkstücksystem zu verdichten.bildet ein besseres Konvektionssystem, und hat einen größeren Puffer-Effekt.Das Material des Druckfußes besteht aus Metallmaterialien und NichtmetallmaterialienMetallmaterialien sind hauptsächlich Edelstahl (in der Regel SUS304) und Messingmaterialien (C3604BD, gleichwertig HPb59-1).Die wichtigsten Erwägungen für die Verwendung von Metallmaterialien sind die relativ hohe Härte, Verschleißbeständigkeit und lange Lebensdauer (normalerweise 8-10 Monate kann verwendet werden); der Nachteil ist, dass die Pufferwirkung nicht offensichtlich ist und sich nicht lange stabilisiert hat.Die Verwendung von Industriegummi (PU), PA6 PA66) berücksichtigt hauptsächlich gute Vibrationsabsorptionsmerkmale.und die Amplitude kann in kurzer Zeit reduziert werden. Der Nachteil ist, dass die Härte relativ gering ist und sie nicht verschleißbeständig ist. Die Lebensdauer ist kurz, in der Regel etwa eine Woche.Analyse mit 100 N Druckfusskraft und 10kpa Vakuum, und analysieren den Einsatz von starren und PU-Presserfüßen.Die oberen bzw. unteren Kurven geben die numerische Verschiebungskurve des "Bohrpunktes" unter dem Stahl- und dem PU-Bohrfuß an..

Unsere Vorteile:

Aufgrund unserer Fähigkeit, zuzuhören, zu kommunizieren und zu reagieren, wählen Tausende von treuen Kunden unsere PCB-Dienste über die Konkurrenz.Sie können Kunshan Sochi vertrauen, um Ihnen transparente Preise zu liefern.Wir sind der vollen Zufriedenheit verpflichtet, und wenn es irgendwelche Probleme gibt, werden wir es in Ordnung bringen!

Zahlung:
Wir akzeptieren normalerweise100% TT im Voraus,Western Union,Paypal, andere können verhandelt werden.

Option A: Standard-Massivholzgehäuse mit Kunststoffumhüllung
Option B: je nach Kundenwünschen

Wie bestelle ich?

Angebot des Kunden “Art der verwendeten Maschine” oder “Bild des Artikels”.

2Der Kunde macht 100% TT im Voraus nach Erhalt unseres PI
3. Produktion oder Zubereitung aus unseren Vorräten
4Sorgen Sie für die Lieferung.
5Der Lieferant stellt die erforderlichen Unterlagen vor und übermittelt eine Kopie dieser Unterlagen.
6- Sendet Tracking # an Käufer zur Bestätigung.

7Die Käufer holten die Ware ab.
