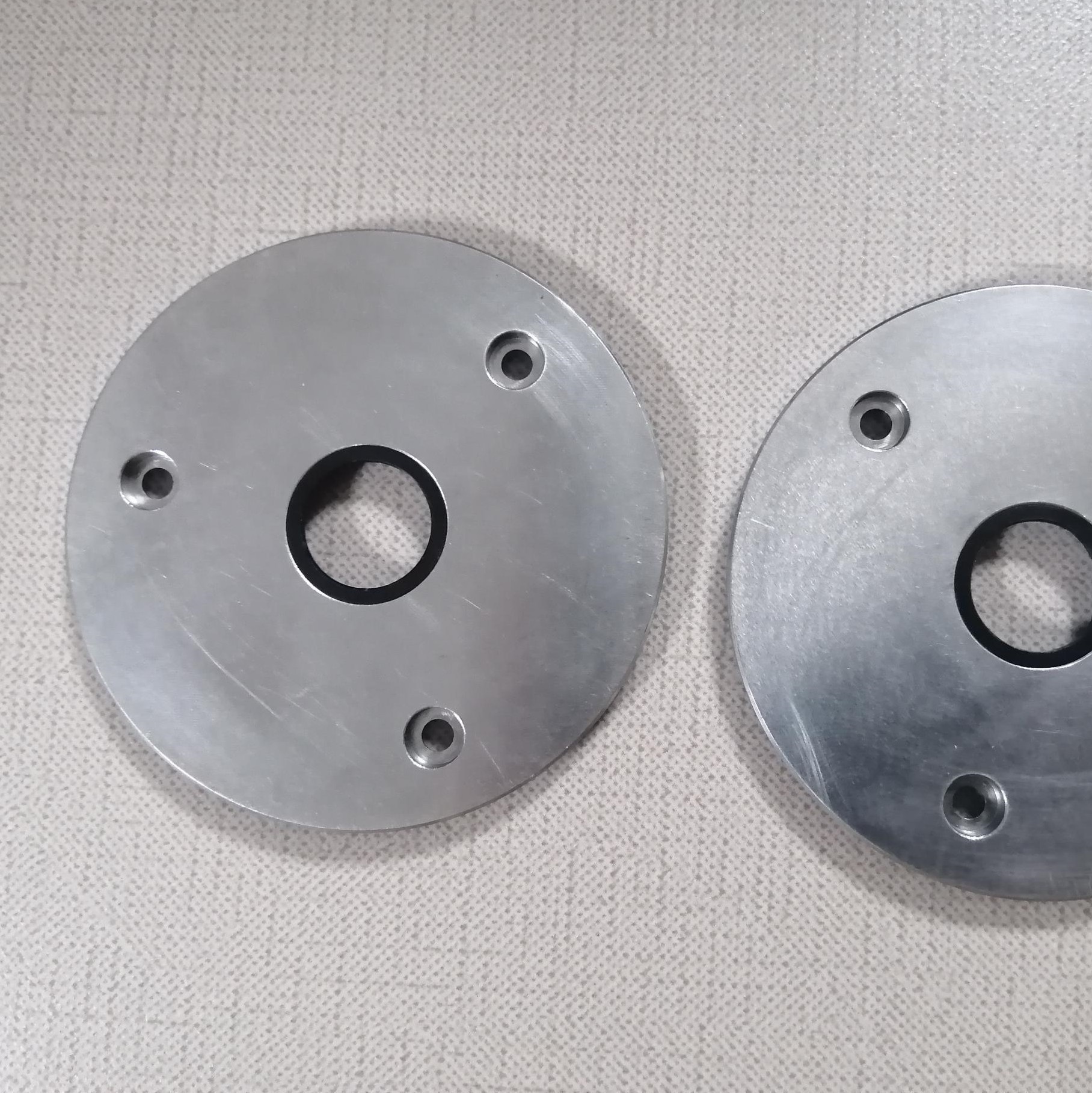

D1769 Spindel Vorderabdeckung Spindelmontage für PCB-CNC-Bohrmaschine

D1769 Spindle Front Cover Spindelmontage für PCB-CNC-Bohrmaschine

Spezifikationen der Vorderdecke D1769:

Auswahl der Rohstoffe:

Aluminium

(1) Leichtes Gewicht, gute Steifigkeit und hohe Festigkeit

(2) Gute Feuerbeständigkeit

(3) Einfach zu recyceln, umweltfreundlich.

Abgegrenzter kundenspezifischer Serviceprozess:

Bereitstellung von Zeichnungen/Proben und Menge - Angebot - Vertrag - Produktion - Oberflächenbehandlung - Präzisionsmessung - Verpackung des fertigen Produkts - Inspektion vor dem Versand - Versand

Warum wir?

1Die Rohstoffe unserer Produkte sind von guter Qualität und unsere Produkte haben gute physikalische und chemische Eigenschaften, Verschleißbeständigkeit und lange Lebensdauer

2Wir haben professionelle technische Designer, die sich seit mehr als 10 Jahren mit CNC-Drehmaschinen beschäftigen.

3. Ständig nach der Perfektion der Qualität streben, die Oberflächenbehandlung des Produkts ist sorgfältig, keine Burr, und strikt kontrollieren jedes Detail.

4Strenge Vertraulichkeit, professioneller Service, vernünftiger Preis, ausgezeichnete Qualität, exquisite Verarbeitung, pünktliche Lieferung.

Form und Material des Druckfußes:

Die Hauptaufgabe der Vorderabdeckung besteht darin, das Werkstücksystem zu verdichten.und hat eine größere Pufferwirkung- Verschiedene Marken von mechanischen Bohrkonstruktionsherstellern basierend auf verschiedenen Überlegungen, das Material des Druckfußes sind Metallmaterialien und Nichtmetallmaterialien.Metallmaterialien sind hauptsächlich Edelstahl (in der Regel SUS304) und Messingmaterialien (C3604BD)Die wichtigsten Erwägungsgründe für die Verwendung von Metallmaterialien sind die relativ hohe Härte, die Verschleißfestigkeit,und eine lange Lebensdauer (normalerweise 8-10 Monate kann verwendet werden)Der Nachteil besteht darin, daß die Pufferwirkung nicht offensichtlich ist und sich nicht lange stabilisiert hat.PA6 PA66) berücksichtigt hauptsächlich gute VibrationsabsorptionsmerkmaleFür den Aufprallprozeß kann er einen signifikanten Schwingungsabsorptionseffekt erzielen und die Amplitude in kurzer Zeit reduzieren.Der Nachteil besteht darin, daß die Härte relativ gering ist und sie nicht verschleißbeständig istDie Lebensdauer ist kurz, in der Regel etwa eine Woche. mit Hilfe der ABAQUS-Software Simulation, das Druckfußmaterial anpassen, analysieren mit 100N Druckfußkraft und 10kpa Vakuum,und analysieren Sie die Verwendung von starren Druckerfuß und PU-DruckfußWie in Abbildung 1 dargestellt, weisen die oberen bzw. unteren Kurven die numerische Verschiebungskurve des "Bohrpunktes" unter dem Stahl- und dem PU-Bohrfuß an.Es kann gesehen werden, dass die Druckfuß Auswirkungen mit der Druckfußkraft und oszilliert, und die Schwingung wird regelmäßig innerhalb von 0,06 Sekunden abgeschwächt; der PU-Druckfuß hat jedoch einen signifikanten Schwingungsabsorptionseffekt.Der "Bohrpunkt" stabilisiert sich schnellDie Stabilität wird bei etwa 0,001 S erreicht. Aufgrund der guten Vibrationsabsorptionsleistung von Industriegummi verwenden die meisten Bohrmaschinenhersteller derzeit Druckfuß aus Industriegummi.

PCB-Drehmaschine mit numerischer Steuerung als wichtige Ausrüstung für die Verarbeitung von Leiterplatten hat ihre Verarbeitungsqualität einen großen Einfluß auf die Leistung elektronischer Produkte.

Die kombinierte Struktur der Splitterhülle und des Druckfußes ist einer der wichtigsten Faktoren, die die Qualität der Bohrbearbeitung beeinflussen.Ausgezeichnete Konstruktion und Kombination der kombinierten Struktur von Saughaube und Druckfuß

Ein vernünftiger Druck, Fußdruck und Vakuumabsaugung sind die Schlüssel zur Sicherstellung eines hochwertigen Bohrens von Leiterplatten.die Konstruktion der möglichst geringen Lücke zwischen der Splitterabsaughaube und der Spindel, die Tangente der Ausgangszentrumvektorlinie und der Außendurchmesser der Staubspirale und die möglichst leichte Masse,Kombination mit Industriegummi mit ausgezeichneter Vibrationsabsorptionsleistung, der Druckfußdruck auf ca. 100 N und der Vakuum-Vakuum-Negativdruck auf ca. 10 kPa eingestellt, wodurch eine effiziente Staubentnahme und ein hochwertiges Bohren der Staubdecke erreicht werden können.

Weitere Bilder:

Über die Lieferung:

Gemeinsame Standardprodukte werden innerhalb von 3 Tagen geliefert und werden in der Bestellreihenfolge versendet.

Über das Paket:

Stoßdichte Dekompressionsblasen, rundum versiegelte Kiste, exquisite Produktverpackung, reduzieren den Schaden des Produktes beim Transport, bitte seien Sie sicher zu kaufen.

Was den Nachverkauf angeht:

Wenn Sie Fragen zum Produkt haben, kontaktieren Sie uns bitte innerhalb von 15 Tagen nach Erhalt der Ware, und wir werden den Kunden entsprechend der Vereinbarung ordnungsgemäß behandeln und befriedigen.
