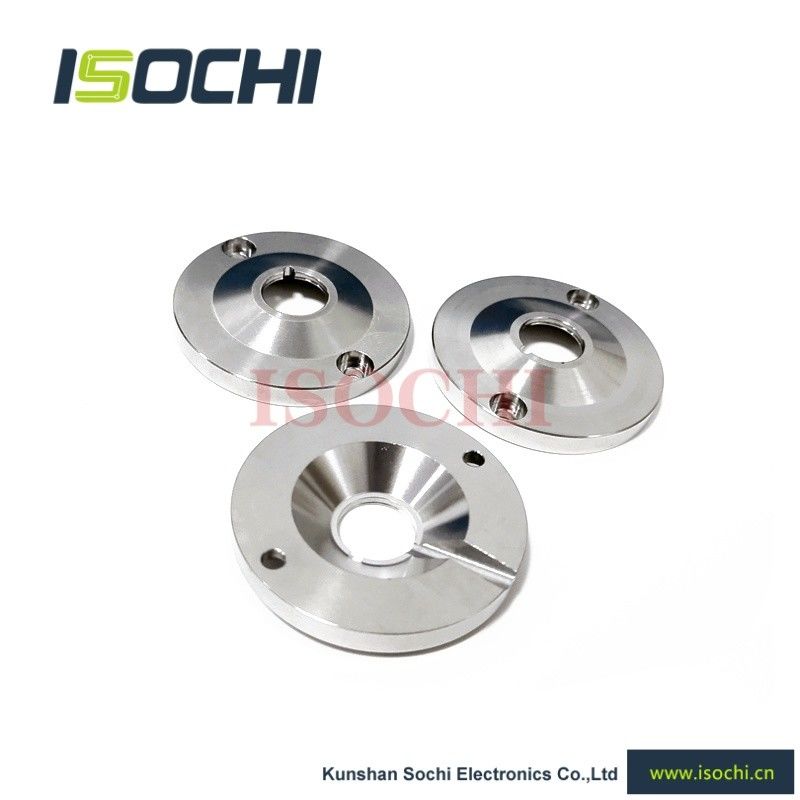

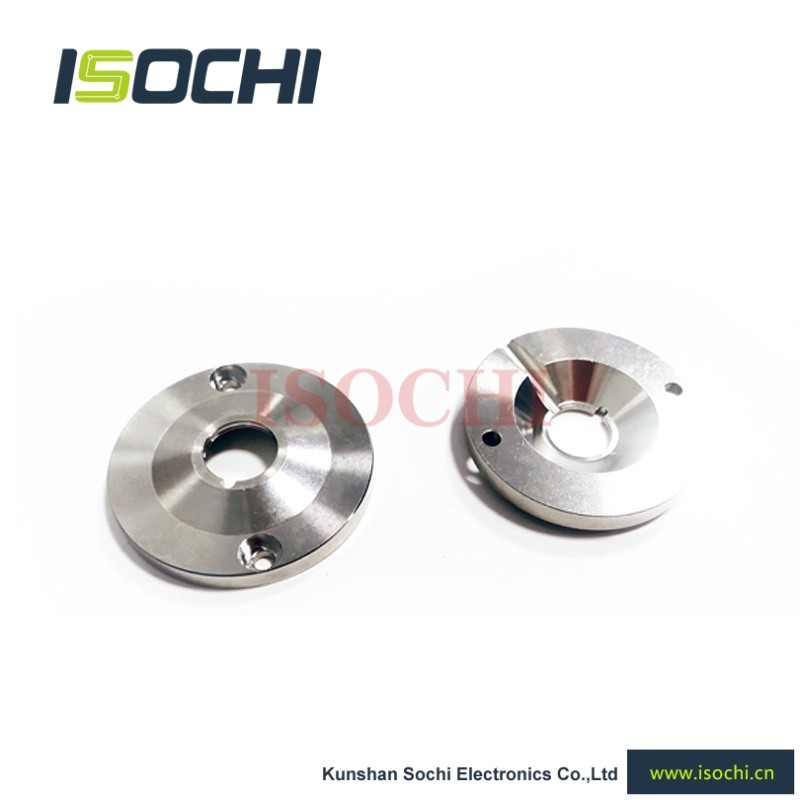

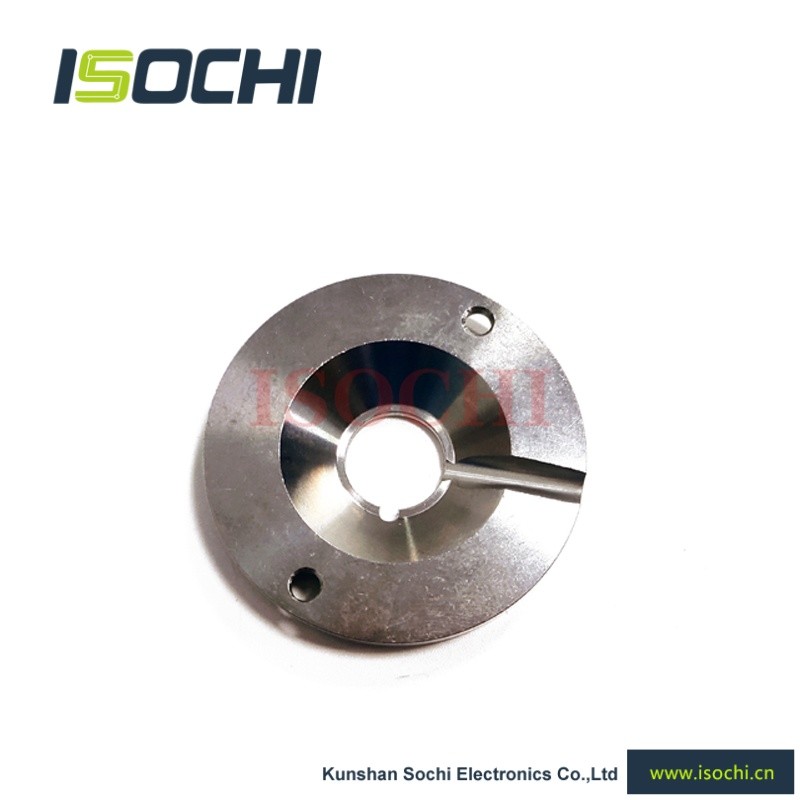

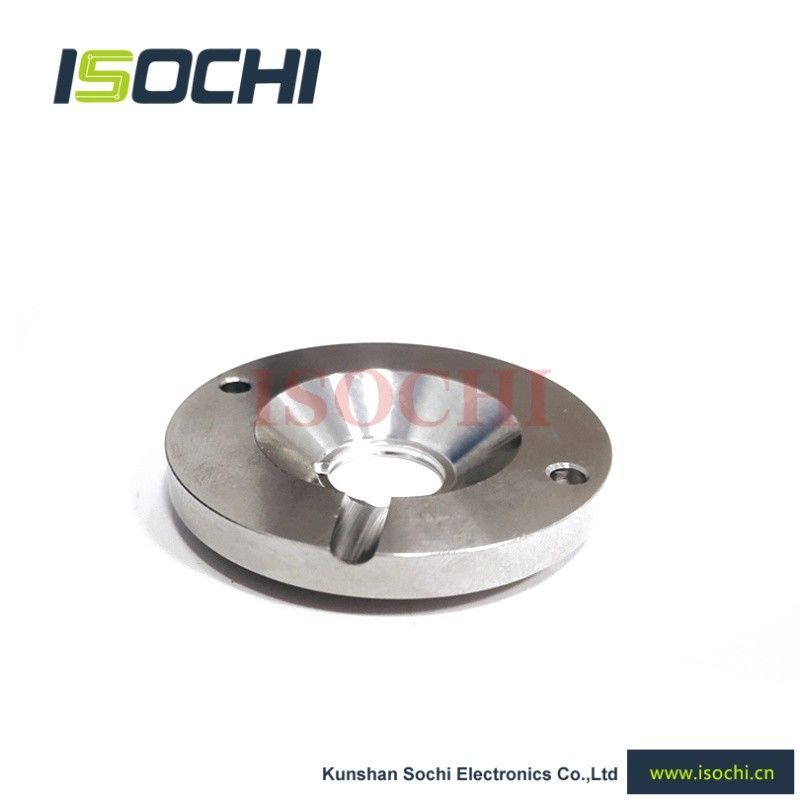

Schmoll 125krpm Druck Fußbasis für Schmoll PCB-Maschine

Druckfußanlage:

Bei der korrekten Auswahl der Abdeckplatte und der Stützplatte muss die Druckfußanlage, bestehend aus dem synchronen Zylinder,Die Splittersaugdecke und der Druckfuß sind ein wichtiger Faktor für die Qualität des Bohrens.In der Vergangenheit, wenn Löcher mit einem Durchmesser von 0,5 mm oder mehr gebohrt wurden, unter der Bedingung, daß der CPK (Process Capability Index) ≥ 1 ist.33 auf der Rückseite des Bodens und Raubwände der Löcher ≤ 25.4 μm verwendet wurden, eine feste Splittersaugabdeckung und ein einlöchiges Druckfuß wurden üblicherweise verwendet.Da der Bohrlochdurchmesser von Leiterplatten allmählich reduziert wird (derzeit hauptsächlich bei φ0 konzentriert).3 mm, der größte Teil von φ0,1 ~ 0,2 mm),Die Präzision der Druckfußmontage der traditionellen Splittersaugkappe und der Einloch-Druckfußkonfiguration bei der Bohrgenauigkeit und Bohrqualität sind etwas unzureichend.Der innere Durchmesser von φ8,5 mm ist für das Bohren großer Löcher und der innere Durchmesser von φ2 verantwortlich.5mm ist für das Bohren kleiner Löcher verantwortlichDer offene Bereich zwischen dem inneren Durchmesser des Druckfußes und dem Bohrer ist offensichtlicher als bei einem einzelnen Druckfuß.Der am häufigsten auf dem Markt erhältliche FußschalterEs ist hauptsächlich in zwei Konzepte aufgeteilt. Ein Konzept ist das Konzept der Integration der großen und kleinen Druckfüße der deutschen Firma Schmoll.Die großen und kleinen Druckfüße dieser Struktur sind auf der gleichen flachen Gleitplatte, wie in Abbildung 1 dargestellt. Der Luftsylinder ist direkt an den Schiebeplattenantrieb angeschlossen oder das Stahldrahtseil wird zum Antrieb des Luftsylinders verwendet.Der Vorteil besteht darin, daß die Struktur relativ einfach istDer Nachteil besteht darin, dass der Druckfuß in der Position des kleinen Lochs ist,und nur drei Viertel des Druckfüßels um den Bohrer herum passt das Werkstück festEin Viertel des Druckfußes muss einen Kanal für den Druckfußgrößen-Lochschalter verlassen und kann sich nur auf den weiter positionierbaren Druckfuß verlassen, um das Werkstücksystem zu drücken.Ein weiteres Konzept ist das Konzept von großen und kleinen Löchern, die von Hitachi getrennt werden.Die großen und kleinen Druckfüße dieser Struktur sind in einem bogenförmigen Druckfüßelsitz befestigt, so daß die Druckfüße zwischen großen und kleinen Löchern wechseln können.Der Vorteil ist, dass der Druck Fuß ist in der kleinen Loch Position, und die Peripherie der Bohrstelle kann fest befestigt werden; der Nachteil besteht darin, dass die Struktur kompliziert ist, die bogenförmige Paarfläche schwer zu bearbeiten ist,und während des Gebrauchs nur schwer zu pflegenDie Abbildung zeigt die Wirkung der Größe des Druckfußes und des negativen Vakuumdrucks auf die Aluminiumfolie während des Bohrvorgangs.Aus der Abbildung ist deutlich zu erkennen, daß der zu große Druckfuß während des Bohrens durch den Einfluß des negativen Vakuumdrucks gleichmäßig ist.Die Aluminiumfolie wird aufgesogen, wodurch Vorsprünge entstehen und es ist leicht, große Abweichungen beim Bohren zu verursachen.Der Einsatz unabhängiger kleiner Druckerfüße kann die Adsorption der Aluminiumfolie durch den Vakuumdruck aufgrund der konzentrierten Verteilung des Druckbereichs reduzieren, und die Bohrgenauigkeit zu verbessern. Die Ergebnisse der CFD-Analyse von COMSOL sind in Abbildung 3 dargestellt.Die Strömungsleitungen in der Staubabsaugkappe sind hauptsächlich an den Außendurchmesser der Spirale anknüpfbarDie vertikale Position des Ausgangs sollte so nah wie möglich an der Unterseite der Saughaube liegen.der für den Durchfluss der "Waschkappe" günstiger ist, und um gleichzeitig zu vermeiden, daß die Einströmung der Lücke im äußeren Ring der Spindel beeinträchtigt und durch die vertikal bewegliche Spindel blockiert wird.Mit dem geringstmöglichen Abstand zwischen der Staubsaughaube und dem Hauptschacht, die Tangente der Mittellinie des Ausgangs und der Außendurchmesser der Staubspirale und die möglichst leichte Gewichtskonstruktion,Die Staubsaugkappe kann effizient gedruckt werden, wobei vorsichtig elektrostatische Störungen verhindert werden.

Bild 1

Bild 2

Bild 3

Warum wir?

1Die Rohstoffe unserer Produkte sind von guter Qualität und unsere Produkte haben gute physikalische und chemische Eigenschaften, Verschleißbeständigkeit und lange Lebensdauer

2Wir haben professionelle technische Designer, die sich seit mehr als 10 Jahren mit CNC-Drehmaschinen beschäftigen.

3. Ständig nach der Perfektion der Qualität streben, die Oberflächenbehandlung des Produkts ist sorgfältig, keine Burr, und strikt kontrollieren jedes Detail.

4Strenge Vertraulichkeit, professioneller Service, vernünftiger Preis, ausgezeichnete Qualität, exquisite Verarbeitung, pünktliche Lieferung.

Über die Lieferung:

Gemeinsame Standardprodukte werden innerhalb von 3 Tagen geliefert und werden in der Bestellreihenfolge versendet.

Über das Paket:

Stoßdichte Dekompressionsblasen, umfassend versiegelte Box, exquisite Produktverpackung, reduzieren den Schaden des Produkts beim Transport, bitte seien Sie sicher, zu kaufen.

Was den Nachverkauf angeht:

Wenn Sie Fragen zum Produkt haben, kontaktieren Sie uns bitte innerhalb von 15 Tagen nach Erhalt der Ware, und wir werden den Kunden entsprechend der Vereinbarung ordnungsgemäß behandeln und befriedigen.
