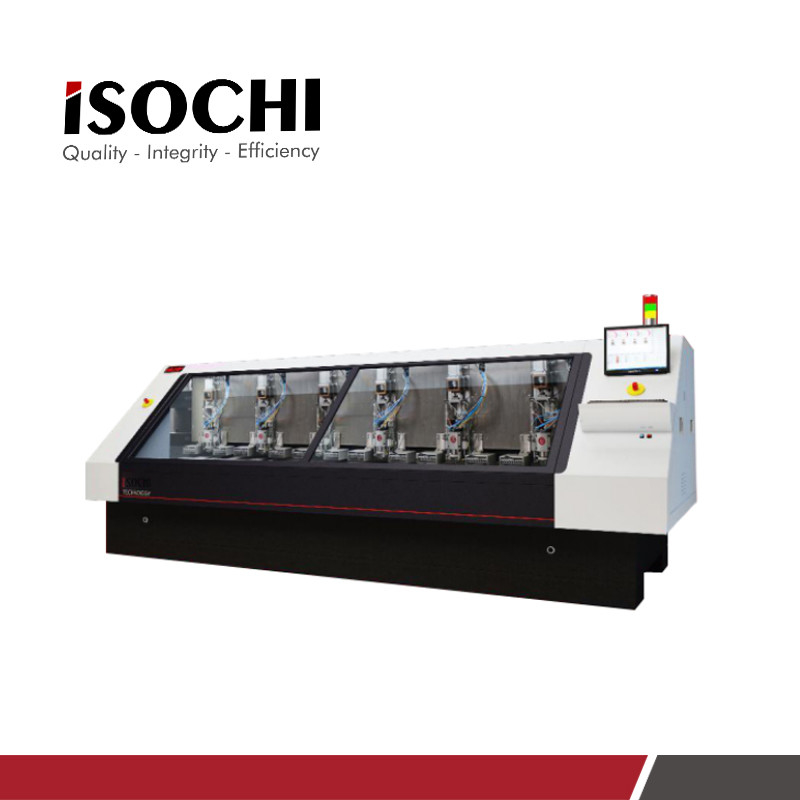

Automatische PCB-Bohrmaschine mit mehreren Köpfen mit 160 Kr/min
Eigenschaften:
Wir könnten viele Arten von PCB-Bohrmaschinen anbieten:
1Einfachspindel
2Zwei Spindeln.
3Vier Spindeln.
4Sechs Spindeln.
5Acht Spindeln.
6Speziell entwickelt, um die Anforderungen verschiedener Kunden zu erfüllen...
724 Stunden technischer Support per E-Mail und Telefon.
8- Garantie: 1 Jahr für kostenlose Reparatur (außer Verbrauchsmaterialien), kostenlose technische Serviceunterstützung für das gesamte Leben.
9- Angebot einer englischen Anleitung oder eines Betriebsvideos.
Arbeitsbedingungen:
| Stromversorgung: |
3PH-AC380V+PE,50/60HZ 15KVA |
| Temperatur: |
22 ± 2 °C/45% bis 65% |
| Geräusche: |
≤ 75 dBA |
| Luftdruck: |
60,5-7,5 bar |
Produktdaten:
| X-, Y- und Z-Achsen |
560 mm*700 mm*40 mm |
| X- und Y-Achsenantrieb |
Importierter Hochleistungsservomotor ((Garantierte Übertragungsgeschwindigkeit) |
| Z-Achsenantrieb |
Importierte Servomotoren |
| Zufuhrgeschwindigkeit X, Y-Achse |
60 m/min |
| Z-Achse der Zuführgeschwindigkeit |
30 m/min |
| Max. Arbeitsbereich |
560 mm*700 mm |
| Bohrdurchmesser |
Für die Prüfung der Leistung |
| Bohrgenauigkeit |
±0,025 mm |
| Positionsgenauigkeit |
± 0,004 mm |
| Replizierte Positionierungsgenauigkeit |
± 0,0025 mm |
| Spindelgeschwindigkeit |
160-180 Kr/min ABL/Westwind (optional) |
| Max. Bohrgeschwindigkeit |
460 bis 500 Löcher/min |
| Spindelkühlmethode |
Wasserkühlung |
| Werkzeugwechselmodus |
Antomatischer Werkzeugwechsel |
| Maschinenabmessung |
4420*2000*1680 mm |
| Abstand zwischen Spindeln |
560 mm |
Anmerkungen:
Die Bohrgeschwindigkeit hängt von der Dicke der Platte, der Anzahl der Platten und der Bohrgröße ab.
Bei der 2*1,6mm-PCB beträgt die Bohrgeschwindigkeit bei 0,3 Bohrlöchern mehr als 460 Bohrlöcher/min; bei 0,5 Bohrlöchern beträgt
ist mehr als 510 Löcher/min.
Beschreibung:
angepasste und neue Generation PCB-Bohrmaschine
QIC-System: Groß- und Kleindruckfußwechselfunktion zur Gewährleistung der Genauigkeit kleiner Leiterplatten.
Die CBDT elektrische Kontakt automatische Erkennung gebrochenes Werkzeug Funktion ist die rechtzeitige Reaktion, und das Loch kann verwendet werden, um den Rand Zusammenbruch zu überwachen.
Konfiguration der Spindel:
ABL/WESTWIND 160-180KTDM Hochgeschwindigkeitsspindel zur stabilen Bearbeitung von Mikro-Lochs, guten Makro-Lochs und Slot-Bearbeitung
Antriebssystem:
Importierter Hochfunktionsmotor mit hohem Drehmoment zur Sicherstellung einer schnellen Übertragungsgeschwindigkeit
Übertragungssystem:
Japan NSK hochpräzise Schraube (schnell, leise)
Deutscher Rexroth-P-Präzisions-Linearguideway ((Hochpräzision, langlebig)
Auswahl des Werkzeugmagazins
Der oberste Werkzeugmagazin:
Kapazität 220 / Stück / Achse, kann vollen Durchmesser Werkzeug ohne Kragen, kurze Werkzeugwechselzeit, einfach zu bedienen, die oberen und unteren Platten, nicht drehen das Werkzeugwechsel zu erreichen.
Unteren Werkzeugmagazin:
Große Kapazität von 300, leicht das Messer automatisch zu ordnen, zu bedienen, den Werkzeugwechsel zu ersetzen, das Werkzeug zu reinigen, haben wenig Einfluss auf die Spindel
ontrol Software:
Reifes, stabiles fortschrittliches Software-Steuerungssystem, freundliche Schnittstelle und grafische Simulationsfunktion, leicht zu erlernen
Rückkopplungssystem:
Import als geschlossene Gitterlinie, staubdicht und Antifouling Wirkung ist sehr gut
Werkzeugerkennung:
Importierte Werkzeugerkennung kann Werkzeuglänge und Werkzeugdurchmesserkennung erkennen, um die Genauigkeit des Bohrers zu gewährleisten
Unsere Maschinenbilder:
