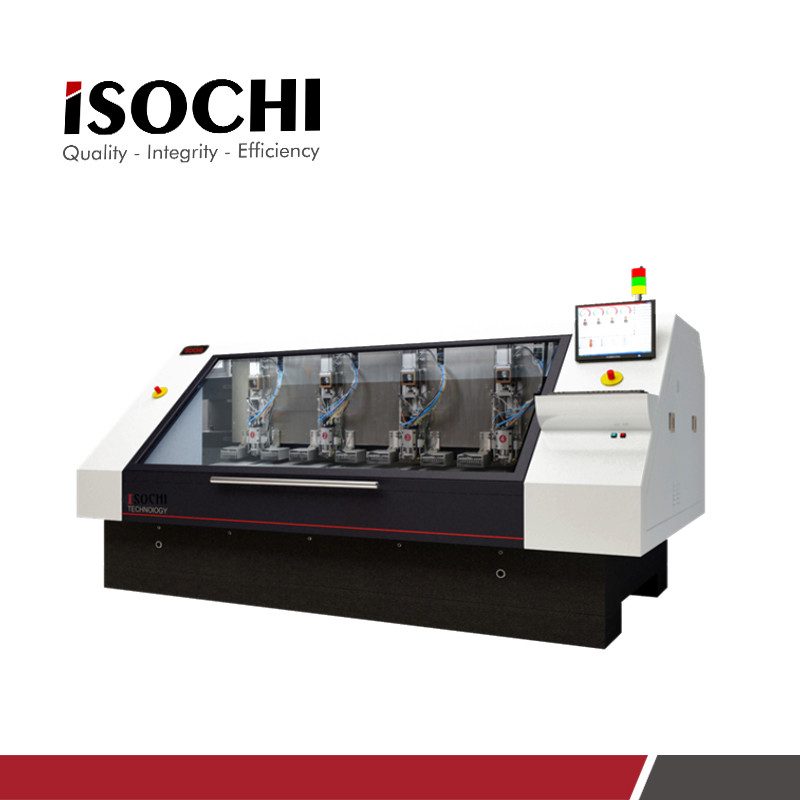

4 Kopf PCB automatische Wasserkühlung Bohrmaschine 180krpm Laser-Werkzeugdetektor
Arbeitsbedingungen:
| Stromversorgung: |
3PH-AC380V+PE,50/60HZ 15KVA |
| Temperatur: |
22 ± 2 °C/45% bis 65% |
| Geräusche: |
≤ 75 dBA |
| Luftdruck: |
60,5-7,5 bar |
Produktdaten:
| X-, Y- und Z-Achsen |
560 mm*700 mm*40 mm |
| X- und Y-Achsenantrieb |
Importierter Hochleistungsservomotor ((Garantierte Übertragungsgeschwindigkeit) |
| Z-Achsenantrieb |
Importierte Servomotoren |
| Zufuhrgeschwindigkeit X, Y-Achse |
60 m/min |
| Z-Achse der Zuführgeschwindigkeit |
30 m/min |
| Max. Arbeitsbereich |
560 mm*700 mm*40 mm |
| Bohrdurchmesser |
Für die Prüfung der Leistung |
| Bohrgenauigkeit |
±0,025 mm |
| Positionsgenauigkeit |
± 0,004 mm |
| Replizierte Positionierungsgenauigkeit |
± 0,0025 mm |
| Max. Bohrgeschwindigkeit |
480 bis 550 Löcher/min |
| Spindelkühlmethode |
Wasserkühlung |
| Maschinenabmessung |
3300*2000*2000mm |
| Abstand zwischen Spindeln |
560 mm |
Anmerkungen:
Die Bohrgeschwindigkeit hängt von der Dicke der Platte, der Anzahl der Platten und der Bohrgröße ab.und die Bohrgeschwindigkeit mehr als 510 Löcher/min beträgt.
Unsere Dienstleistungen:
1Speziell entworfen, um die Anforderungen verschiedener Kunden zu erfüllen...
2, 24 Stunden technischer Support per E-Mail und Telefon.
3, Garantie: 1 Jahr für kostenlose Reparatur (außer Verbrauchsmaterialien), bieten kostenlose technische Service-Unterstützung für alle Leben.
4, Angebot eines Handbuchs oder eines Bedienvideos in englischer Sprache.
Beschreibung:
angepasste und neue Generation PCB-Bohrmaschine
QIC-System: Groß- und Kleindruckfußwechselfunktion zur Gewährleistung der Genauigkeit kleiner Leiterplatten.
Die CBDT elektrische Kontakt automatische Erkennung gebrochenes Werkzeug Funktion ist die rechtzeitige Reaktion, und das Loch kann verwendet werden, um den Rand Zusammenbruch zu überwachen.
Konfiguration der Spindel:
ABL/WESTWIND 160-180KTDM Hochgeschwindigkeitsspindel zur stabilen Bearbeitung von Mikro-Lochs, guten Makro-Lochs und Slot-Bearbeitung
Antriebssystem:
Importierter Hochfunktionsmotor mit hohem Drehmoment zur Sicherstellung einer schnellen Übertragungsgeschwindigkeit
Übertragungssystem:
Japan NSK hochpräzise Schraube (schnell, leise)
Deutscher Rexroth-P-Präzisions-Linearguideway ((Hochpräzision, langlebig)
Auswahl des Werkzeugmagazins
Der oberste Werkzeugmagazin:
Kapazität 220 / Stück / Achse, kann vollen Durchmesser Werkzeug ohne Kragen, kurze Werkzeugwechselzeit, einfach zu bedienen, die oberen und unteren Platten, nicht drehen das Werkzeugwechsel zu erreichen.
Unteren Werkzeugmagazin:
Große Kapazität von 300, leicht das Messer automatisch zu ordnen, zu bedienen, den Werkzeugwechsel zu ersetzen, das Werkzeug zu reinigen, haben wenig Einfluss auf die Spindel
ontrol Software:
Reifes, stabiles fortschrittliches Software-Steuerungssystem, freundliche Schnittstelle und grafische Simulationsfunktion, leicht zu erlernen
Rückkopplungssystem:
Import als geschlossene Gitterlinie, staubdicht und Antifouling Wirkung ist sehr gut
Werkzeugerkennung:
Importierte Werkzeugerkennung kann Werkzeuglänge und Werkzeugdurchmesserkennung erkennen, um die Genauigkeit des Bohrers zu gewährleisten
