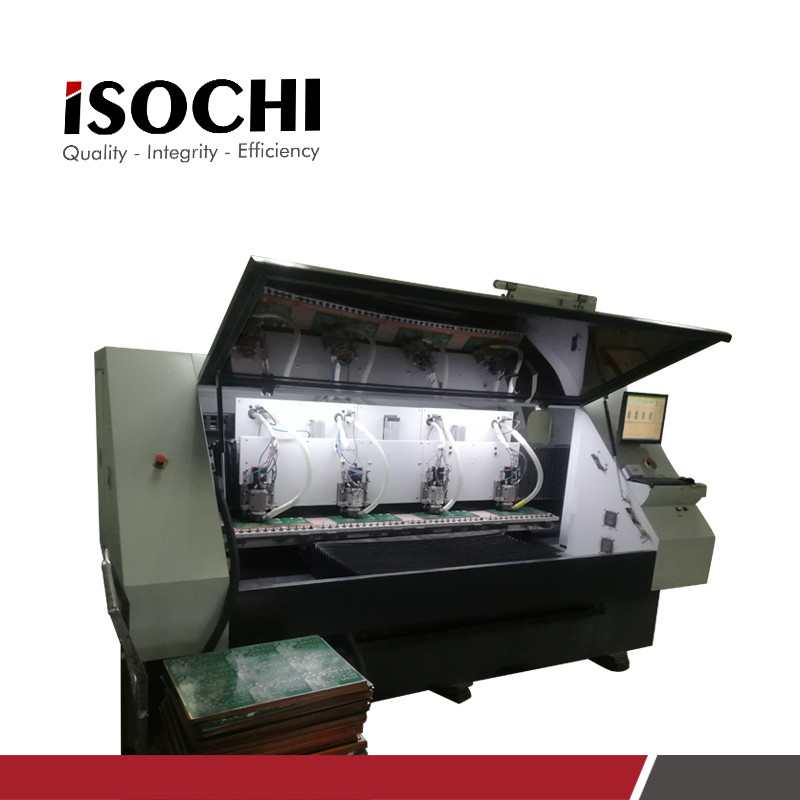

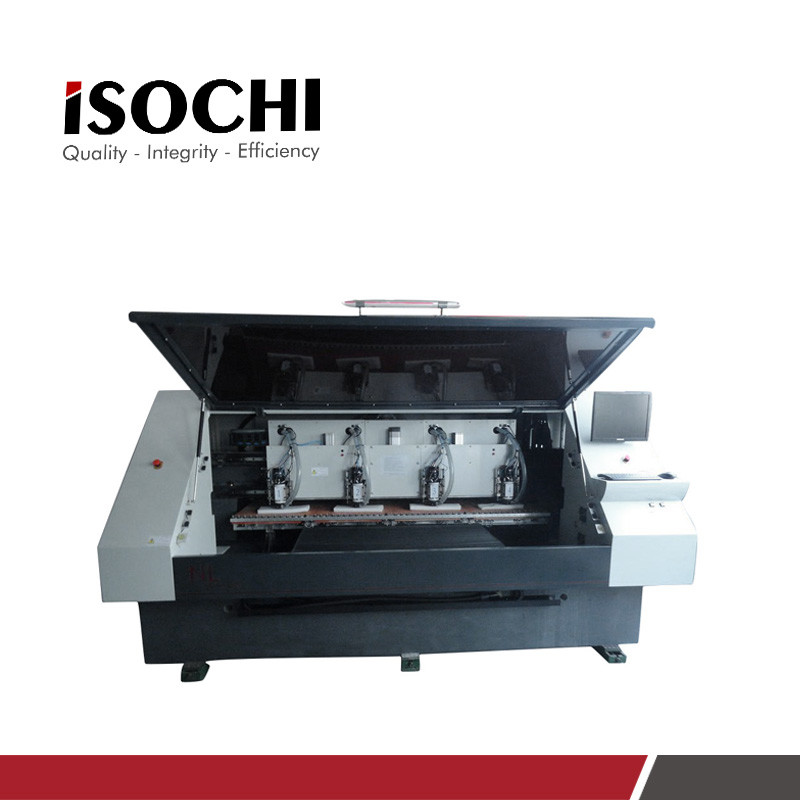

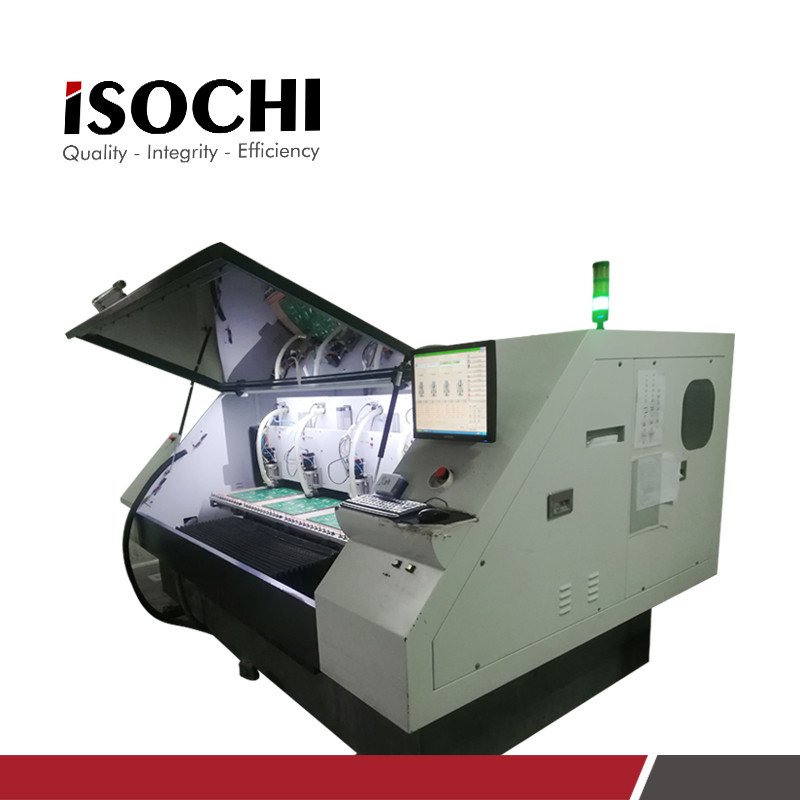

Hochgeschwindigkeits-Druckablette Routermaschine 4 Kopf 60K RPM Westwind Spindel
Arbeitsbedingungen:
| Stromversorgung: |
3PH-AC380V+N+PE,50Hz |
| Temperatur: |
20 ± 2 °C/45% bis 65% |
| Luftdruck: |
60,5-7,5 bar |
Produktdaten:
| X-, Y- und Z-Achsen |
560 mm*700 mm*40 mm |
| Zufuhrgeschwindigkeit X, Y-Achse |
30 m/min |
| Z-Achse der Zuführgeschwindigkeit |
15 m/min |
| Max. Arbeitsbereich |
560 mm*720 mm |
| Spindelgeschwindigkeit |
Standard 60KRPM |
| Spindelkühlmethode |
Wasserkühlung |
| Werkzeugwechselmodus |
Automatischer Werkzeugwechsel |
| Standortgenauigkeit: |
0.005 mm |
| Wiederholung der Standortgenauigkeit: |
0.0025 mm |
| Spindelspannen: |
60KRPM |
| Werkzeugwechsel: |
Automatisch |
Unsere Dienstleistungen:
1Speziell entworfen, um die Anforderungen verschiedener Kunden zu erfüllen...
2, 24 Stunden technischer Support per E-Mail und Telefon.
3, Garantie: 1 Jahr für kostenlose Reparatur (außer Verbrauchsmaterialien), bieten kostenlose technische Service-Unterstützung für alle Leben.
4, Angebot eines Handbuchs oder eines Bedienvideos in englischer Sprache.
Beschreibung:
angepasste und neue Generation PCB-Routing-Maschine
QIC-System:
Größere und kleinere Druckerfußschaltfunktionen zur Gewährleistung der Genauigkeit kleiner PCB-Boards
Die CBDT elektrische Kontakt automatische Erkennung gebrochenes Werkzeug Funktion ist die rechtzeitige Reaktion, keine Leckage Erkennung für gebrochenes Werkzeug, es kann als schnelle Bohrfunktion verwendet werden.
Konfiguration der Spindel:
ABL/WESTWIND 160-180KTDM Hochgeschwindigkeitsflotationsspindel, stabiles Bohren von 100 μm Mikro-Loch, gute große und Schlitthöhle.
Antriebssystem:
Ein importierter Hochleistungsmotor mit hohem Drehmoment gewährleistet eine hohe Spindelgeschwindigkeit.
Übertragungssystem:
Japan NSK hochpräzise Schraube (schnell, leise)
Deutscher Rexroth-P-Präzisions-Linearguideway (hohe Präzision, lange Lebensdauer)
Werkzeugwechsler:
Oberer Werkzeugwechsler:Kapazität 220 / Stück/ Achse, Werkzeug ohne Kragen erreicht werden kann, kurze Werkzeugwechselzeit, praktisch zum Wechseln der PCB-Platten, keine Notwendigkeit, den Werkzeughalter zu wechseln..
Unterer Werkzeugwechsler:Große Kapazität von 300 Stück, leicht, das Werkzeug automatisch zu ordnen, zu bedienen, das Werkzeug zu wechseln, das Werkzeug zu reinigen, wenig Wirkung auf die Spindel.
Steuerungssoftware:
Reifes, stabiles fortschrittliches Software-Steuerungssystem, freundliche Schnittstelle und grafische Simulationsfunktion, leicht zu erlernen.
Rückkopplungssystem:
Importgeschlossene Gitterlinie, gut staubdicht und antifouling.
Werkzeugerkennung:
Importierte Werkzeugerkennung, Werkzeuglänge und Werkzeugdurchmesser können erkannt werden, um die Genauigkeit der Routing zu gewährleisten.
